Schrägdach PV - Montagesystem DICONAL^®

DICONAL^® PV-Montagesysteme für Schägdach - Sattel- oder Pultdach. DHP Dachhaken für Dacheindeckungen mit Pfanne, Ziegel. DHS Dachhaken für Schieferdach. P-30 Kurzschienen, GH Gleithalter oder Stockschrauben für Trapez-, Well- oder Sandwichblech Dacheindeckungen und Stehfalz- und Kalzip^® Klemmen für Stehfalzdächer. Alle DICONAL^® Dachbefestigungen werden vormontiert mit dem KV-40 Profilverbinder geliefert.

Pfannendach

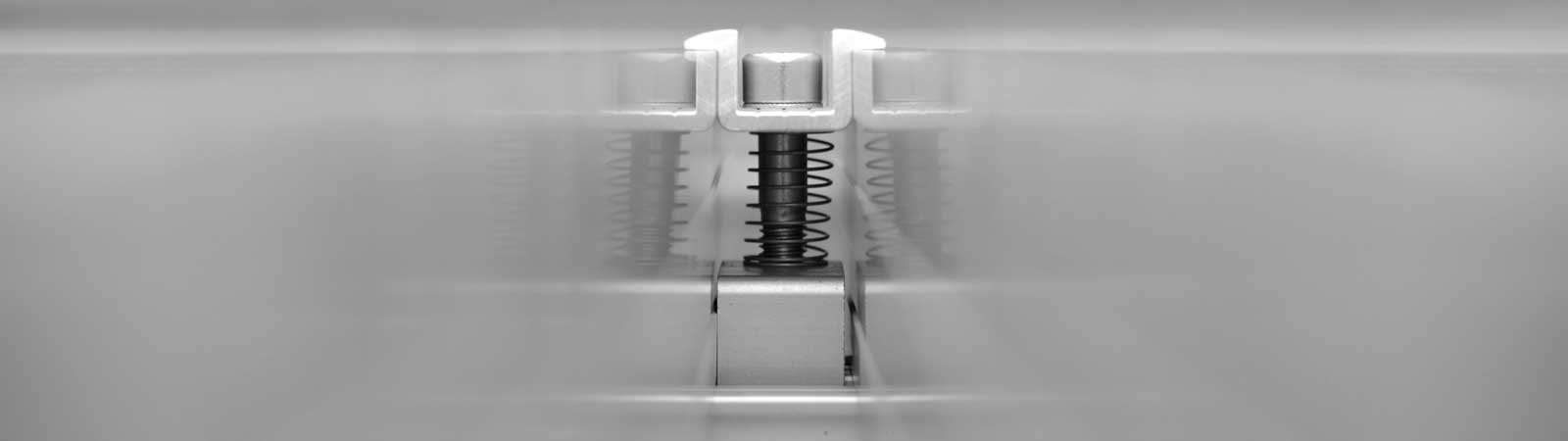

DICONAL^® DHP Pfannendach Dachhaken mit KV40 Profilbefestigung, werden auf die Dachtragende Unterkonstruktion montiert. Dachpfannen müssen an der Stelle des Dachhakens ausgespart werden. Anschließend folgt die Montage der P-40 Profilebene mit Hilfe der vormontierten KV-40 Klemme. Die Module können dann mit den MEK und MMK Modulklemmen befestigt werden.

Schieferdach

DICONAL^® DHS Dachhaken mit KV40 Profilverbinder für Schieferdächer werden auf die Dachtragende Unterkonstruktion montiert. Dachschiefer muss an der Stelle des Dachhakens ausgespart und erneut abgedichtet werden. Anschließend folgt die Montage der P-40 Profilebene mit Hilfe der vormontierten KV-40 Klemme. Die Module können dann mit den MEK und MMK Modulklemmen befestigt werden.

Trapezblech P-30

Auf einem stabilen (begehbaren) Trapezblechdach mit Blechaußenhaut kann das P-30 Kurzschienensystem direkt auf den Trapezblechen mit speziellen Blindnieten oder Dünnblechschrauben montiert werden. Die Solarmodule lassen sich dann einfach auf den P-30 Profilabschnitten mit MEK und MMK Systemklemmen befestigen.

Trapezblech GH

Bei freitragenden Trapezblecheindeckungen ohne Flächenstabilität (nicht begehbar) bietet das GH Gleithaltersystem die einfache Möglichkeit eine Profilebene herzustellen. Auf dieser Unterkonstruktion lassen sich die Solarmodule schnell mit MEK und MMK Modulklemmen fixieren. Die Gleihalter werden mit Blindnieten oder Dünnblechschrauben montiert.

Well- Trapezblech

Wellblech- oder Trapezblechdächer, die für die Montage in der Blechhaut nicht geeignet sind benötigen eine Verankerung in der Unterkonstruktion. DICONAL^® Stockschrauben S-10 / S-08 mit KV-40 Profilklemmen bieten eine sichere, einfache Möglichkeit ein Untergestell mit DICONAL^® Montagprofilen aufzubauen. Die Solarmodule werden mit den Modulklemmen MEK und MMK installiert.

Stehfalzblech

Für die PV-Montage auf Stehfalz Dächern bieten Stehfalzklemmen aus dem DICONAL^® PV-Montagesysteme die passende Lösung. Neben den Universalklemmen bietet DICONAL^® auch maßgeschneiderte Lösungen.

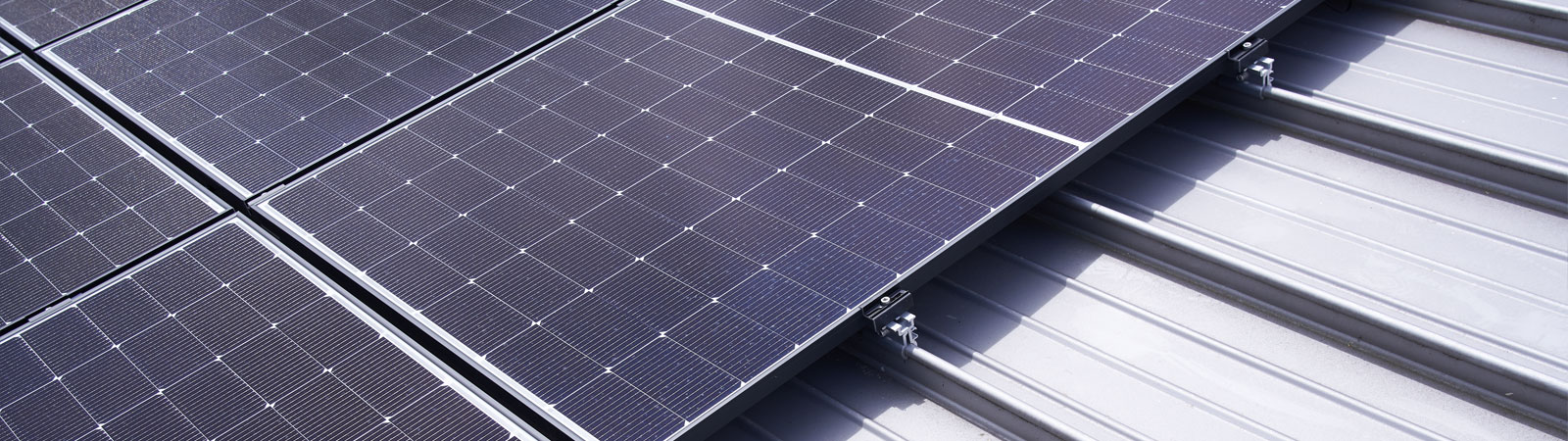

Kalzip^®

Für Photovoltaikprojekte auf Kalzip^® Dächern bieten Original Klemmen von Kalzip^® in Kombination mit DICONAL^® GH Profilverbindern die passende Lösung. Das Produkt ist von Kalzip^® für die Verwendung auf Aluminium Stehfalzdächern zugelassen.

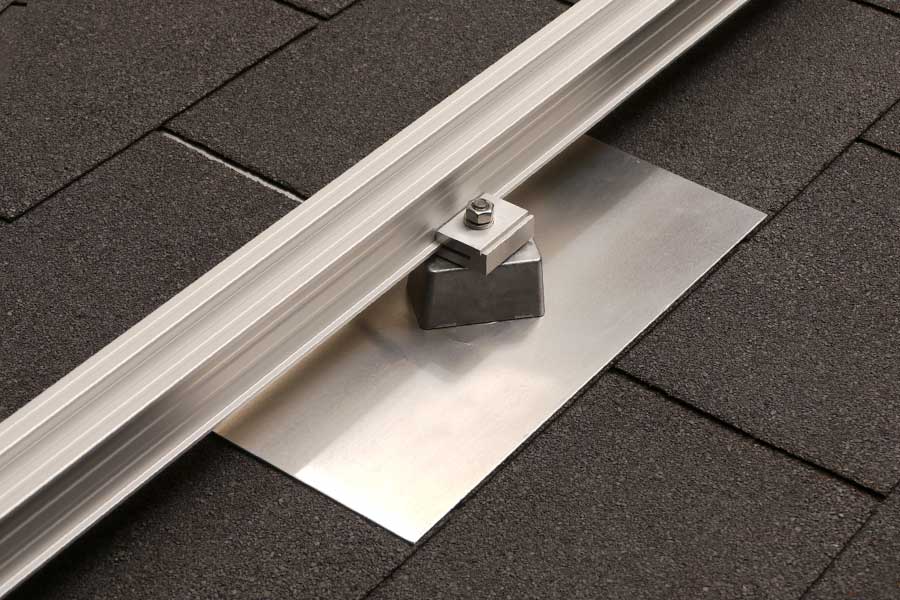

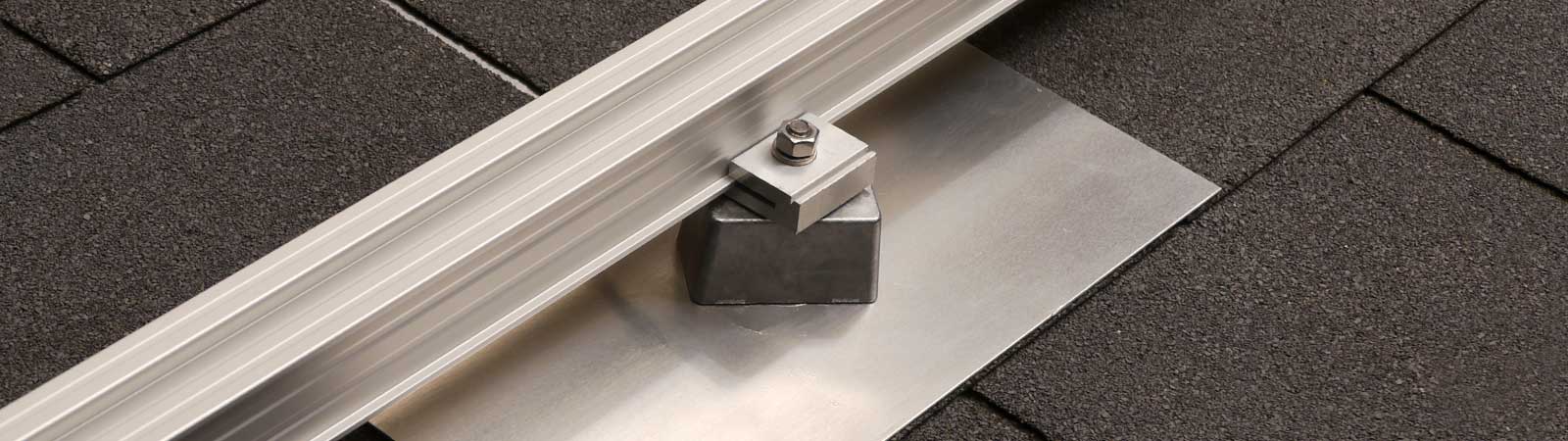

Bitumenschindeln

Zur kontinuierlichen Produktentwicklung gehört auch für ungewöhnliche Dacheindeckungen wie z.B. Bitumenschindeldächer die passende Lösung zu finden. Unser DICONAL^® PV-Montagesystem erlaubt viele Kombinationen.
