DICONAL^® FA-PV - Falzklemme für Blechdach mit DIBt^® Zulassung

Ⓐ Direkt Montage / Horizontal

Kalzip PV-Montage mit Profilebene

Ⓑ mit P-40 Profilebene / Vertikal

FA-PV Anwendung
Ⓐ Horizontalmontage der Module mit FA-PV direkt auf Kalzip^® Dach

Ⓑ Vertikalmontage der Module FA-PV mit zusätzlicher Profilebene P-40 auf Kalzip^® Dach

Mit den Original FA-PV Klemmen bleiben die Gewährleistungen auf Kalzip^® Dächern erhalten mit DIBt® Zulassung Nr. Z-14.4-560.

Dowload Dokumente:

DIBt^® Zulassung Z-14.4-560
DIBt^® Zulassung Z-14.4-827
DIBt^® Zulassung Z-14.4-827 English
Kalzip^® Erfassungsbogen
Ausschreibungstext
Datenblatt FA-PV (0,6 MB)
Datensammlung DICONAL^® System komplett (6 MB)

Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)

NEU! Kalzip^® Klemme mit DICONAL^® Profilquerschnitt - Vorteile.

Verwendung von Originalzubehör
Module können in Anwendung Ⓐ direkt auf der Kurzschiene montiert werden oder
mit einer P-40 Profilebene flexibel, unabhängig von der Stehfalzklemme montiert werden Ⓑ
geprüfte Bauteile
DIBt^®-Zulassung Z-14.4-560
Systemkonformer Lastabtrag der Solaranlage in die Dachhaut
Funktionsfähigkeit der Kalzip^® Dachdeckung wird nicht beeinträchtigt
Perfekte Schnittstelle bietet eine Verbindung zum gesamten DICONAL^® PV-Montagesystem
mehr Möglichkeiten ein neues oder bestehendes Kalzip^® Dach mit einer PV Lösung zu erweitern
FA-PV kann unabhängig von der Position der Halteelemente des Daches (Klipp) erfolgen

NEU! Kalzip^® + DICONAL^® passt einfach perfekt!
Auf Kalzip^® Dächern bietet DICONAL^® FA-PV, die Original Befestigungsklemme in Kombination mit einem DICONAL^® Profilquerschnitt.

Die neue Klemme vereinit 2 Produkte in einem und erlaubt es Module in horizontaler Ausrichtung direkt auf der Stehfalzklemme zu fixieren. Die Montagelösung für gerahmte Module auf Kalzip^® Dächern passt einfach perfekt!

Der Profilquerschnitt dient als Schnittstelle zu allen DICONAL^® Produkten. Dadurch können mit Verbindern Profilebenen, und/oder Aufständerungen realisiert werden.

Technische Hinweise
FA-PV Klemme für Kalzipdächer.
80 mm breite Dachklemme und Profil für Modulbefestigung.
71mm Höhe von Dachoberfläche zu Modulunterkante.
37 mm Höhe vom Bördel bis zu Modulunterkante.
Werkstoff FA-PV Klemme: ENAW 6063
Werkstoff Schraube: V2A
Anzugsmoment: 15 Nm (mit reduzierter Geschwindigkeit auf dem Bördel fixieren *Eindrehgeschwindigkeit)

Mit der Original FA-PV Klemme bleibt die Gewährleistung auf Kalzip^® Dächern erhalten
DIBt^® Zulassung Nr. Z-14.4-560.

Hinweis:
Verwendung zur durchdringungsfreien Verankerung von Anbauteilen, insbesondere von Tragkonstruktionen
für Solaranlagen oder von Laufstegen auf Kalzip-Stehfalzprofildächern nach Z-14.1-181.
Die Tragfähigkeit der Unterkonstruktion ist entsprechend der Vorgaben in Z-14.4-560 nachzuweisen.

Montage FA-PV
1. Die Befestigungsklemme auf den Bördeln des Kalzip Profils aufsetzen und ausrichten.
2. Die Schraube mit dem vorgeschriebenen Anzugsmoment anziehen.
3. Der feste Sitz und die Funktionstüchtigkeit sind regelmäßig zu überprüfen.

Befestigungsklemme FA-PV nach Z-14.4-560

Anzugsmoment: 15 Nm (mit niedriger Geschwindigkeit auf dem Bördel fixieren*)

* Hinweis: Die FA-PV Klemme mit reduzierter Drehgeschwindigkeit auf dem Bördel fixieren. Bei zu hoher Drehgeschwindigkeit können Edelstahlschrauben und Muttern festfressen.

Praxistipp Modulklemmen MMK + MEK
Anwendung Ⓐ ermöglicht die direkte Montage der Modulklemmen in der FA-PV Klemme. Die Bördel der Kalzip® Dachprofile laufen parallel zum Ortgang. Um die Modulklemme gegen Herausfallen zu sichern empfiehlt DICONAL^® die Schraube der Modulklemme 2-3 Umdrehungen in die gesicherte Position zu drehen.

Empfehlung: Wenn Sie mit der Montage der Module an der Traufe beginnen erleichtert es die Montage. Die Modulklemmen werden einfach an der Oberkante der Module eingehängt und bleiben mit Hilfe der Schwerkraft dort in Position liegen. Von oben kann dann das folgende Modul einfach unter die Modulklemme geschoben werden.

Praxistipp Modulposition
Die Modulklemme sollte immer mittig auf der FA-PV Klemme montiert werden. Für die beiden Module links und rechts ergibt sich daraus eine Kontaktfläche Ⓜ von 30 mm Breite. Wichtig! Die Kontaktfläche Ⓜ muss mindestens 10 mm betragen.

FA-PV Klemmen Referenzen

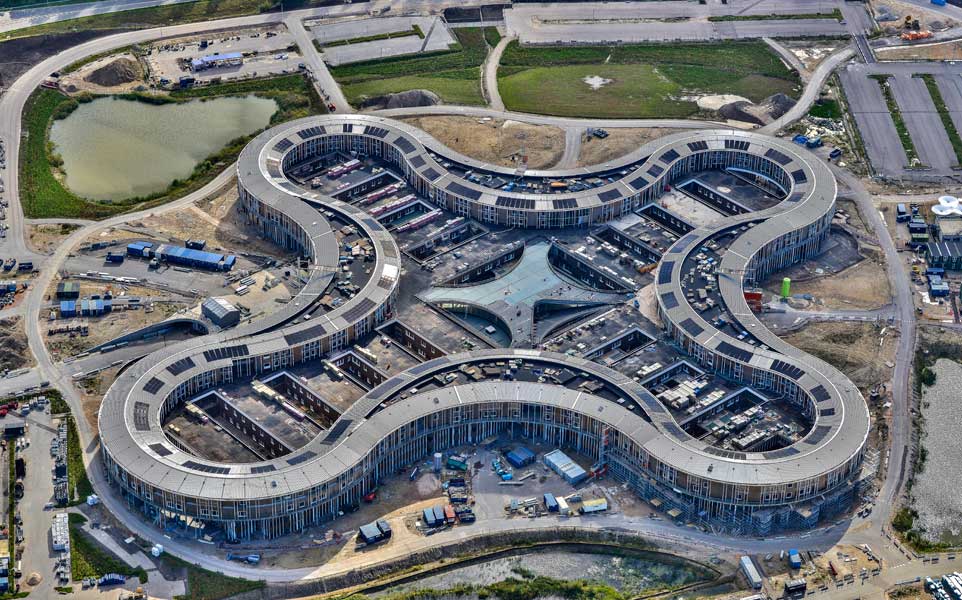

Hillerød, Denmark

DICONAL^® FA-PV / die individuelle P-40 Profilebene ermöglicht eine Anpassung der Solarmodule an das schlangelinienförmige Dach des New North Zealand Hospital Hillerød, Denmark.
