DICONAL® PV - Modulklemmen MMK + MEK
Einfach
Einsetzen - Die Modulklemme wird in das Montageprofil an einer beliebigen Stelle eingesetzt. Die Modulklemme ist gegen Herausfallen gesichert und kann im Tragprofil einfach verschoben werden.
Schnell
Positionieren - Die Modulklemme zum 1. Modul schieben und positionieren. Die Eloxalschicht lässt die Klemme leicht gleiten. Das 2. Modul wird einfach gegen die Klemme geschoben. Eine Feder hält das Klemmprofil oberhalb von den beiden Modulen.
Fest
Fixieren - Klemme verschrauben und damit die Module sicher und fest fixieren. Der Einhängmechanissmus erlaubt es jedoch jede Klemme und damit jedes Modul an jeder Stelle auch später zu entfernen oder auszutauschen.
MMK + MEK Anwendung
Modulbefestigung
MMK + MEK Vorteile
- Einfach. Ohne Werkzeug mit einer Hand können die Klemmen mit einer einfachen Bewegung eingesetzt werden.
- Schnell. Vormontiert und in nur 3 Handgriffen montiert.
- Fest. Die Klemmen sind sofort gegen Herausfallen gesichert. Nach der Fixierung bieten die Klemmen sicheren Halt für Module.
- Flexibel. Können nach dem Einfügen ins Profil einfach in Position gerückt werden.
- Passend für alle DICONAL® Systemprofile.
- Module oder Klemmen können nach der Montage einfach ausgetauscht werden.
- Direkt an jeder Position im Profil einsetztbar.
Technische Daten MEK
- Modul End Klemme
- Art.Nr.: MEK-30-xxx / für Modulhöhe 30mm
- Art.Nr.: MEK-35-xxx / für Modulhöhe 35mm
- Art.Nr.: MEK-38-xxx / für Modulhöhe 38mm
- Art.Nr.: MEK-40-xxx / für Modulhöhe 40mm
Zubehör
- Art.Nr.: Abdeckkappen schwarz und grau
- Art.Nr.: Diebstahl - Sicherungskugel
Abdeckkappe
-
Sicherungskugel
Technische Daten MMK
- Modul Mittel Klemme
- Art.Nr.: MMK-30/35-xxx / Klemmbereich 30-35mm
- Art.Nr.: MMK-35/40-xxx / Klemmbereich 35-40mm
- Art.Nr.: MMK-40/45-xxx / Klemmbereich 40-45mm
- Art.Nr.: MMK-45/50-xxx / Klemmbereich 45-50mm

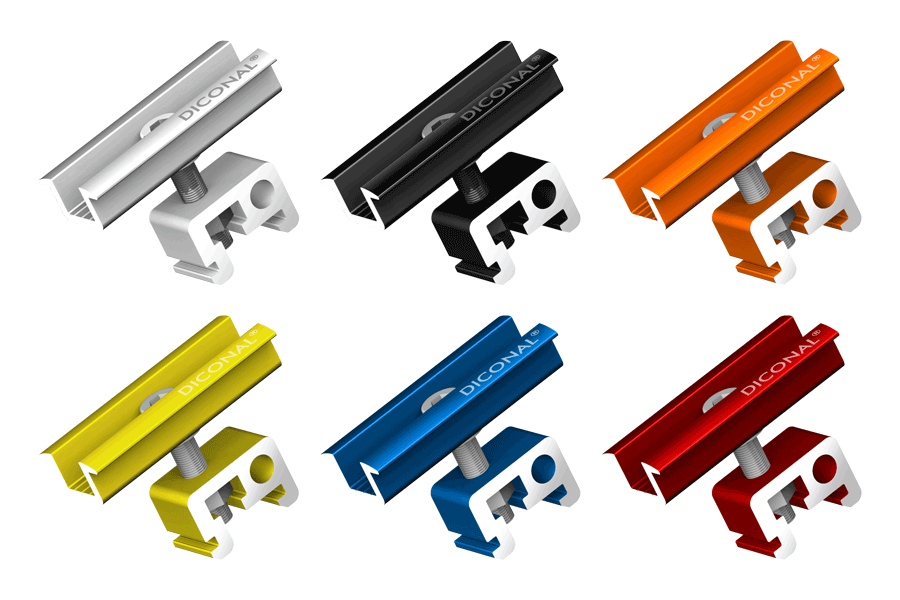

Alle Zwischenmaße für Modulhöhen von 30-50mm lieferbar ! statt xxx EV1 = Aluminium Silber eloxiert / z.B. MEK-25-EV1 statt xxx: C14 = Aluminium Schwarz eloxiert / z.B. MMK-40-C14 Werkstoff Sockel + Klemme: ENAW 6063
Werkstoff Schraube: V2A Anziehdrehmoment: 10Nm MMK + MEK können direkt an jeder Position in die Systemprofile P-40, P-80, P-120, P-30 eingesetzt werden !
Systemvarianten
-

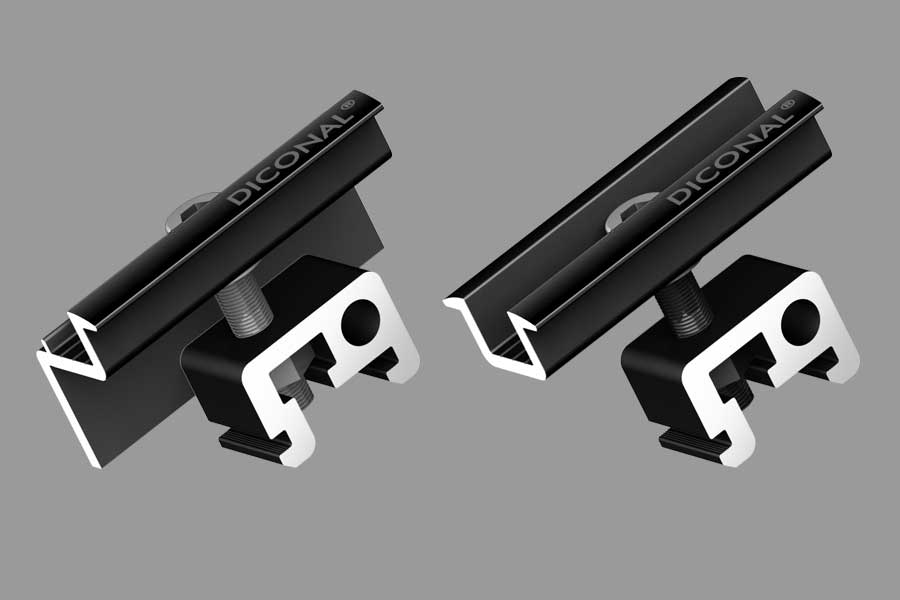

MMK + MEK in Silber und Schwarz, Anschalgklemme als Positionierhilfe für die erste Modulreihe, Erdungsklemme.
MMK
MEK
MMK
MEK
BN-48-12
1403
Klemme mit Erdungspin
Die Klemme mit Erdungspin ist eine Modulklemme mit einem Dorn, der die Eloxalschicht der Module durchbohrt um einen elektrischen Kontakt herzustellen.
