GA - Anwendung

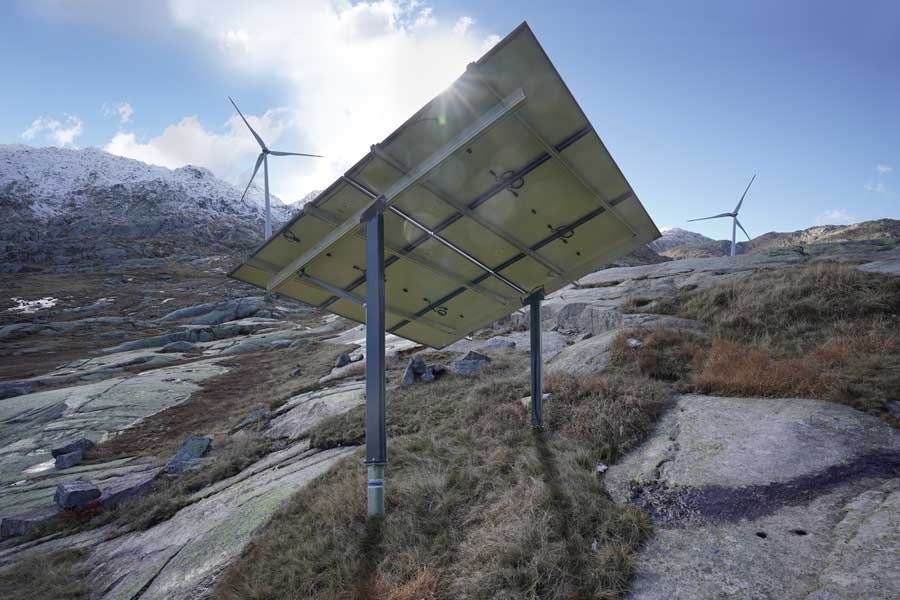

Frei stehende PV Anlagen können mit unserem DICONAL® GA System realisiert werden. Die PV-Module werden hochkant montiert.
Voraussetzung - Für die Verankerung mit nur zwei Stützen muss der Untergrund geeignet sein. Die Befestigung auf Schraubfundamenten ist nur dort möglich wo die notwendige Tiefe erreicht werden kann.
Thema Baugenehmigung
Hinweis bzgl. Baugenehmigung von Garten PV-Anlagen:
Für gebäudeunabhängige PV-Anlagen müssen Betreiber abhängig von der Anlagengröße eine Baugenehmigung beantragen. In fast allen Bundesländern gilt die Genehmigungspflicht für Freiflächenanlagen ab einer Länge von 9m und einer Höhe von 3m. Eine DICONAL® Gartenanlage mit z.B. 14 Standardmodulen ist ca. 8,2m lang und max. 2,7m hoch (bei 20° Neigung). In jedem Fall sollten Sie vorab die zuständige kommunale Behörde kontaktieren.
Dowload Dokumente:
- Datenblatt GA
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
- DIBt® Zulassung Z-14.4-827
- DIBt® Zulassung Z-14.4-827 English
GA Vorteile
- nur 2 Ständer für ein Einzelfeld mit 6 Modulen
- einfach erweiterbar
- minimale Einschränkung auf der Fläche
- Kopf verstellbar in 5° Schritten von 0° – 20°
- Querstrebe in Nut stufenlos verschiebbar
- 0° ist für eine OW-Aufständerung gedacht, ähnlich FD OW
- Stützenabstand Ⓒ variabel

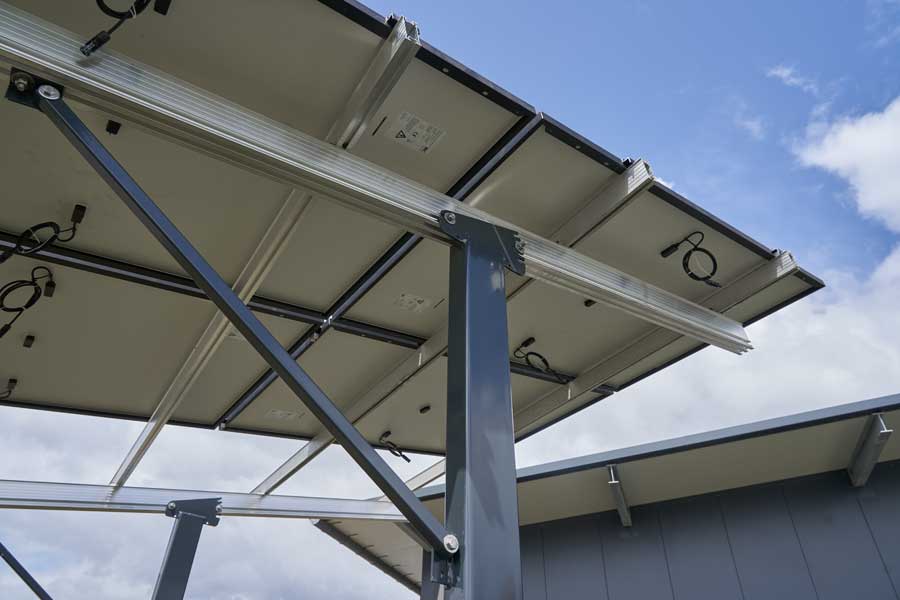

- der Fuß ist leicht drehbar, (Foto unten) mit länglicher Anschraubloch
- Montierbar mit Schraubfundamenten, oder Betonfundament
- ein Windverband wird in den meisten Fällen nicht benötigt - die Bodenverankerung muss aber Bauseits geklärt werden
- Befestigungspunkte für einen evtl. notwendigen Windverband sind bereits integriert
- kompatibel mit allen DICONAL® Systemkomponenten
- Stahlkomponenten alle feuerverzinkt, und auf Wunsch in jeder RAL-Farbe pulverbeschichtbar
Technische Information
GA Montagegestelle werden projektbezogen ausgelegt.
Module werden in vertikaler Ausrichtung montiert. Ein
Einzelfeld bietet Montagefläche für 6 Module. Die Erweiterung um 4 Module ist mit jeweils einem zusätzlichen Ständer möglich. 0° ist für eine Ost-West-Aufständerung gedacht, ähnlich FD-OW.
Werkstoff Ständer: Stahl feuerverzinkt auf Wunsch, in RAL-Farbe pulverbeschichtbar
Werkstoff Montageprofile + Klemme: ENAW 6063
Werkstoff Schraube: V2A

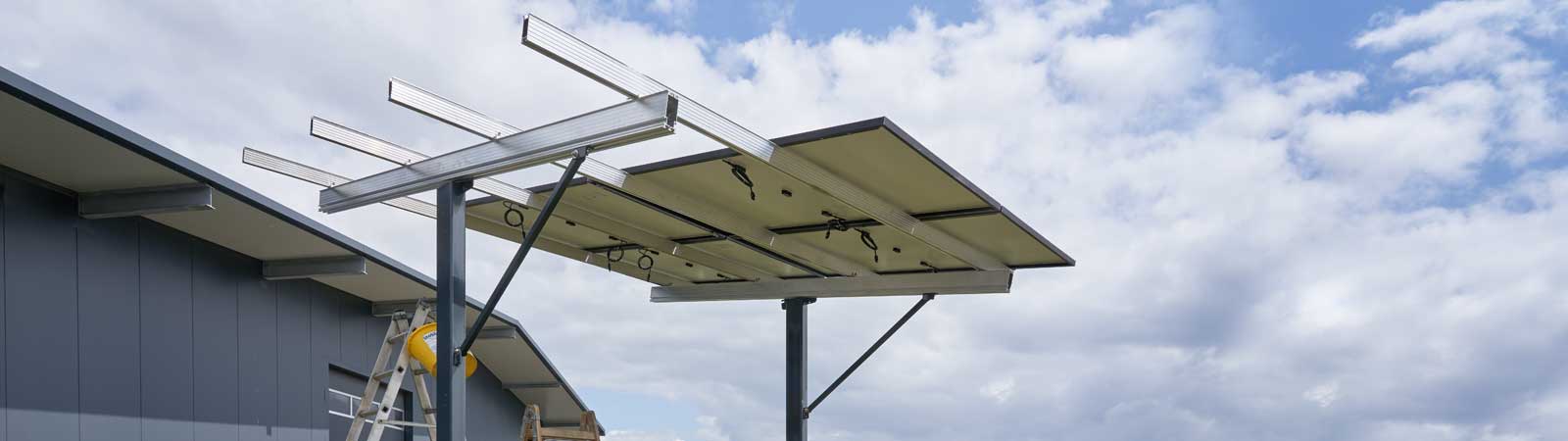

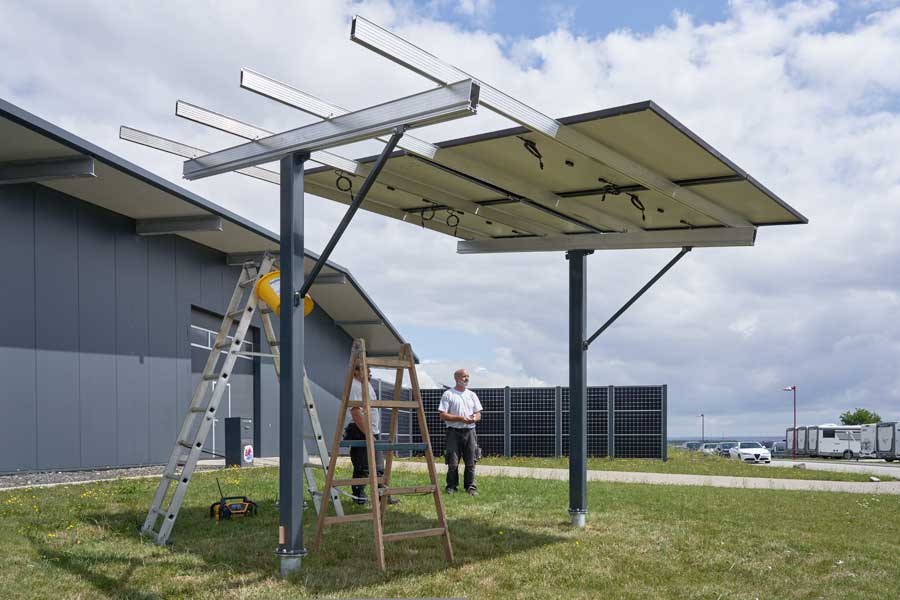

Montage
Vorbereitung: Schraub- oder Betonfundamente mit passender Montageplatte setzen.
1. Die Ständer werden mit den gesetzten Fundamenten verschraubt.
2. P-120 Montageprofile im gewünschten Winkel montieren (0° -20° in 5° Stufen)
3. Querstrebe zur Stabilisierung des Winkels zwischen Ständer und P-120 verschrauben
4. P-80 Profilebene mit Klemmverbindern KV-40 auf dem P-120 an den Modulbefestigungspunkten montieren.
5. Im letzten Schritt wird das Modul auf dem P-80 geklemmt.
Dazu Schraube der Modulklemme MMK und MEK mit 10 Nm anziehen.
DICONAL® GA - Einzelfeld
DICONAL® GA - Abmessungen
Ⓐ = 3458 mm für 2 Module 1722 Höhe
Ⓑ = 3442 mm für 3 Module 1134mm Breite
Ⓒ = 2300 mm bis 2700 mm / Abstand Standsäule zu Standsäule
Ⓗ = 2000 mm Höhe
Ⓦ = Winkelpositionen in 5° Schritten zwischen 0° und 20°

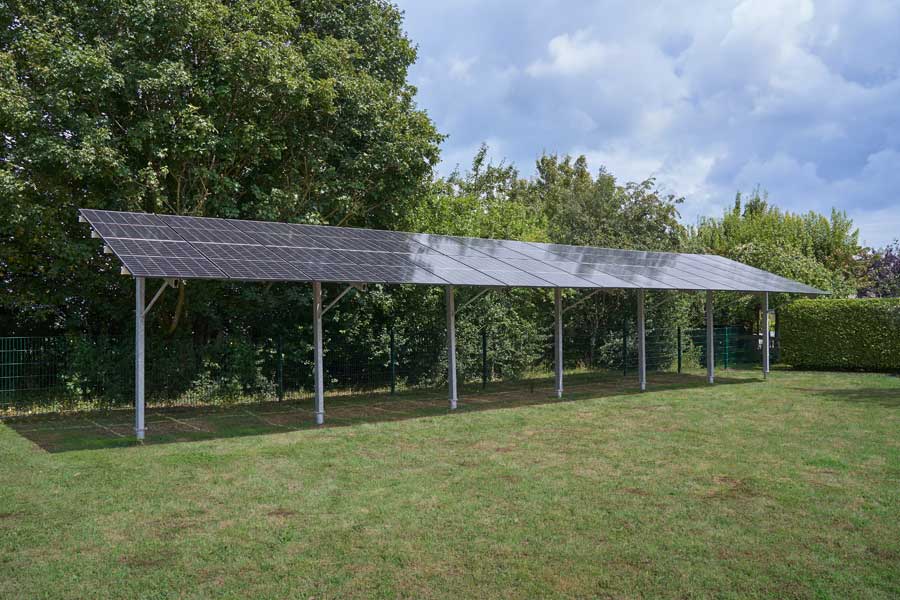

DICONAL® GA - Erweiterung
Einfach, sparsam erweiterbar
Die Erweiterung der Einzelfeld PV-Anlage ist einfach und materialsparend möglich. Für jeweils 4 weitere Module wird nur 1 zusätzlicher Ständer benötigt. Die P-80 Profile lassen sich einfach mit KV-80 Profilverbindern zu einer durchgehenden stabilen Profilebene verlängern.
Vorteil
Der Abstand Ⓒ bleibt der Gleiche wie bei einem Einzelfeld

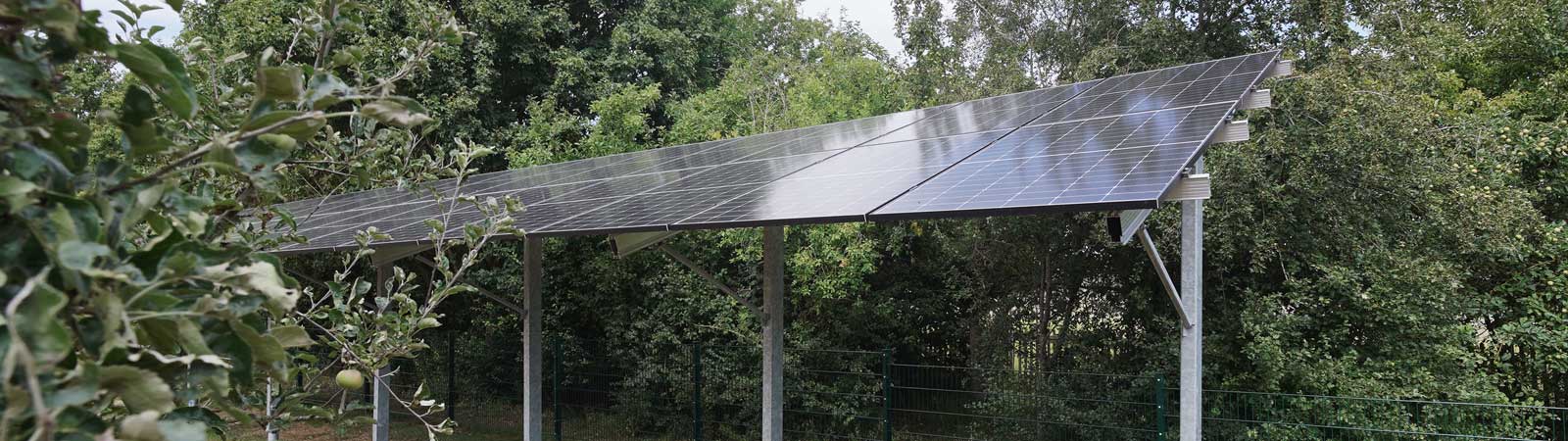

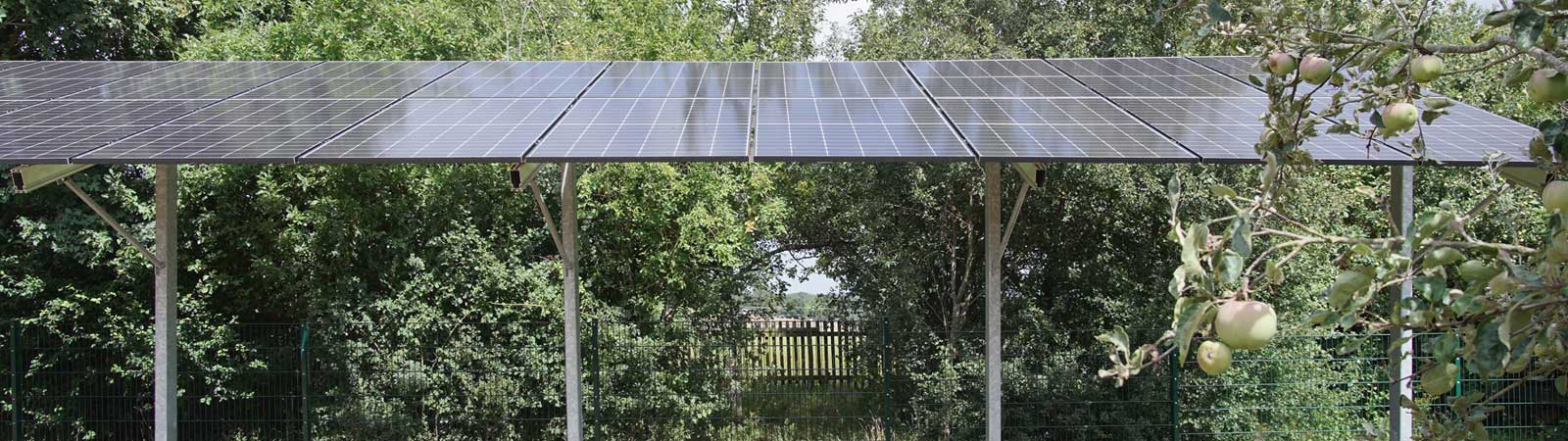

GA Garten PV Beispiele
Beispiel 1

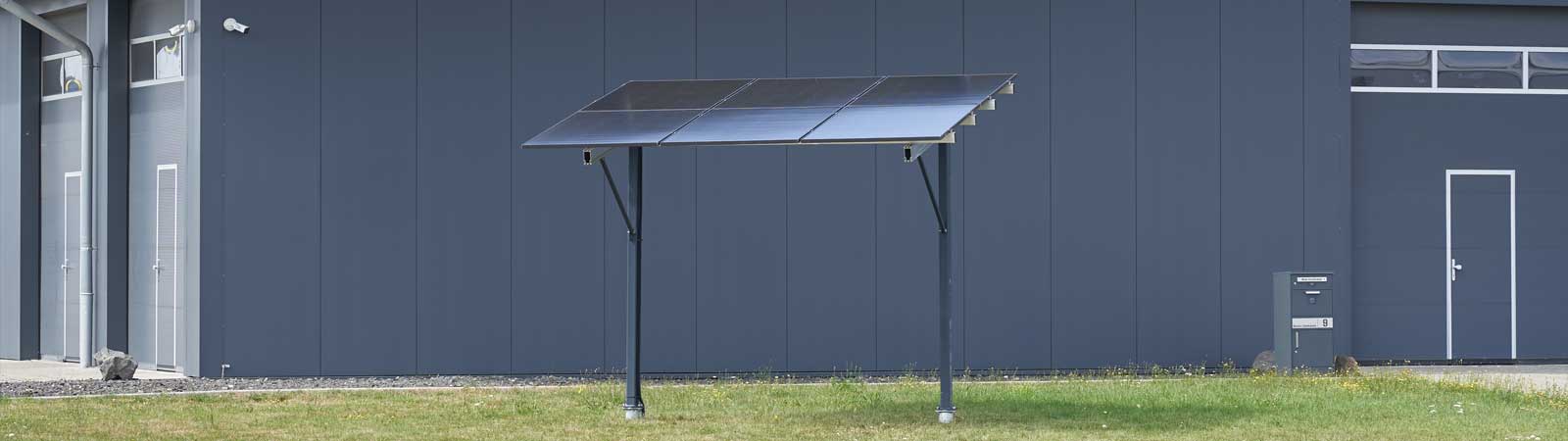

DICONAL® GA Einzelfeld mit 4 Modulen.
Beispiel 2

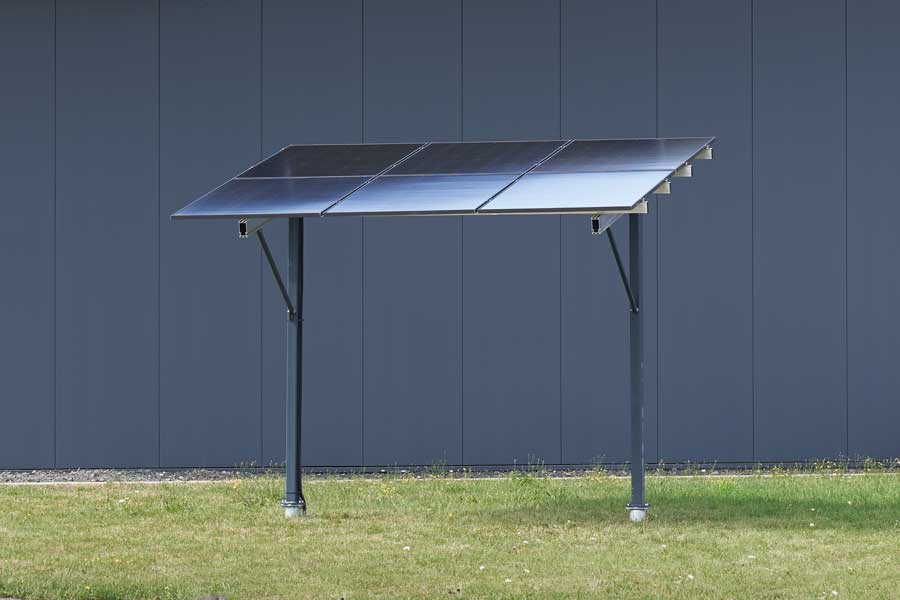

DICONAL® GA Einzelfeld mit 6 Modulen.
Bodenverankerung
Das Garten PV-Montagsystem DICONAL® GA bietet perfekte Anschlussmöglichkeiten an Beton- oder Schraubfundamente. Mit länglichen Anschraublöchern lässt sich der Fuß leicht justieren. Wir sind Handelspartner für Krinner. Fragen Sie uns!

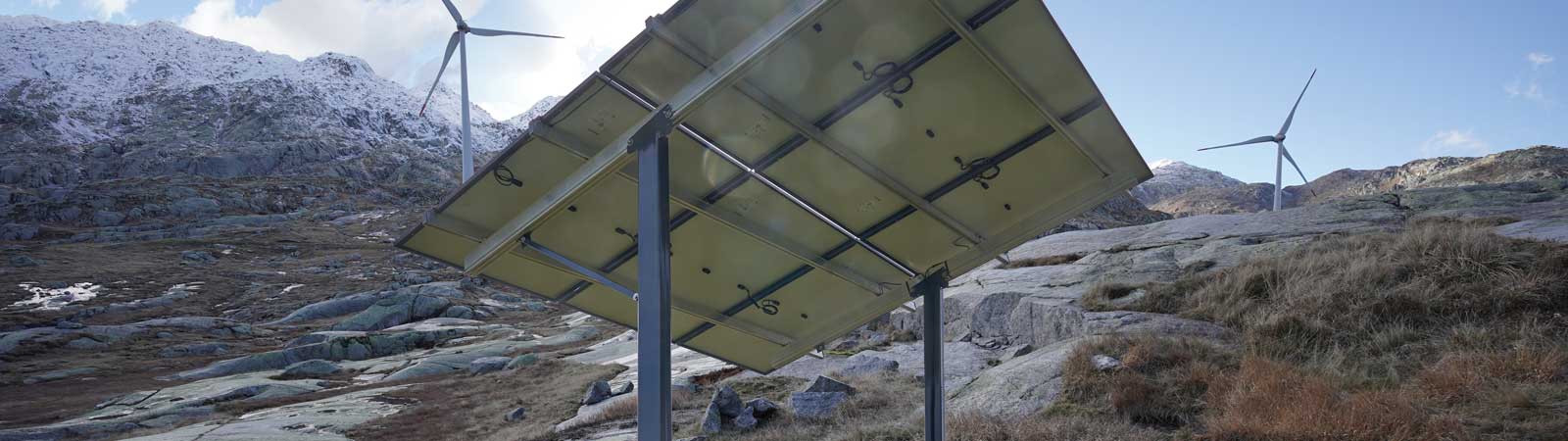

Maximale Flexibilität

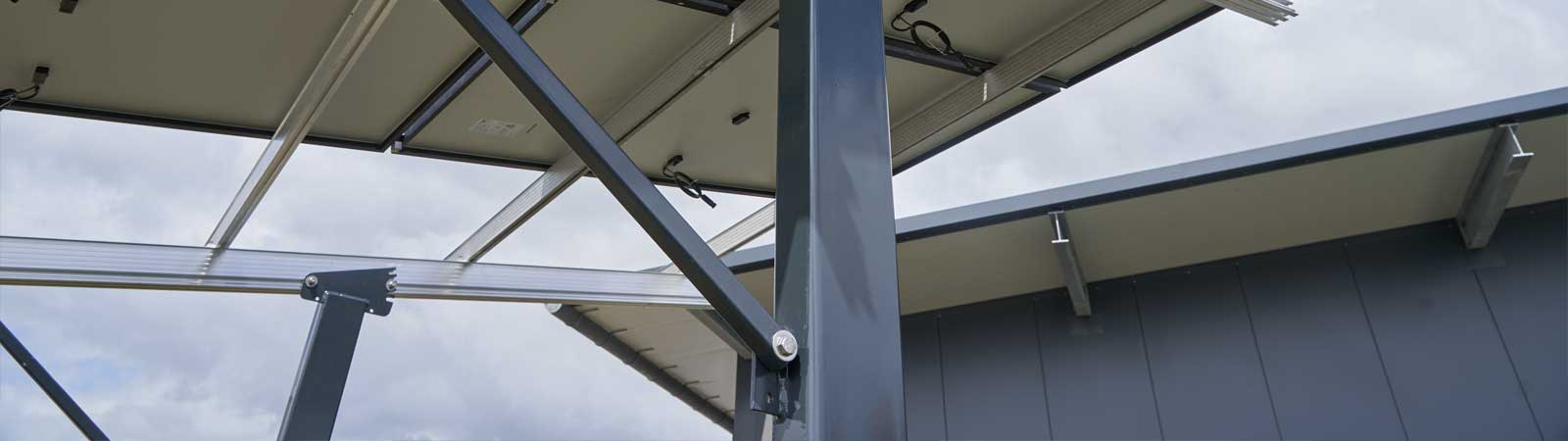

Auf den Schraubfundamenten sitzen 2 verzinkte Stahlstützen mit einer Schnittstelle für P-120 Systemprofile. Verstellbar in 5° Schritten von 0° – 20°, lassen sich flexible P-120 Winkel realisieren. Die große Spannweite bietet maximale Flexibilität.
Minimaler Materialeinsatz
Das neue P-120 bietet eine stabile Basis für die mit Kreuzuverbindern montierten P-80 Tragprofilen. Die beiden DICONAL® Profile bieten maximale Stabilität bei minimalem Materialeinsatz und Montageaufwand.
Systemkompatibel
Alle DICONAL® PV-Systeme nutzen die gleichen Montageprofile, Klemmverbinder (Verlängerung P-80) und Modulklemmen. Für den Solateur bedeutet das, minimale Lagerhaltung. Für den Kunden gewährleistet es nachhaltige Lösungen, die weiterentwickelt aber nicht durch andere Systeme ausgetauscht werden. Reparatur oder Repowering ist bei der PV Gartenanlage einfach und schnell umsetzbar.
