DICONAL^® PV - Montageprofile

In vielen Fällen dient ein Gestell aus Montageschienen als Basis für die Montage der Solarmodule. Das Montagegestell aus Aluminiumprofilen bildet die Unterkonstruktion und wird in der Dachkonstruktion verankert z.B. mit Dachhaken oder Gleithaltern. Unebenheiten lassen sich ausgleichen und eine stabile Profilebene bietet die Vorraussetzung für die Befestigung der Module.

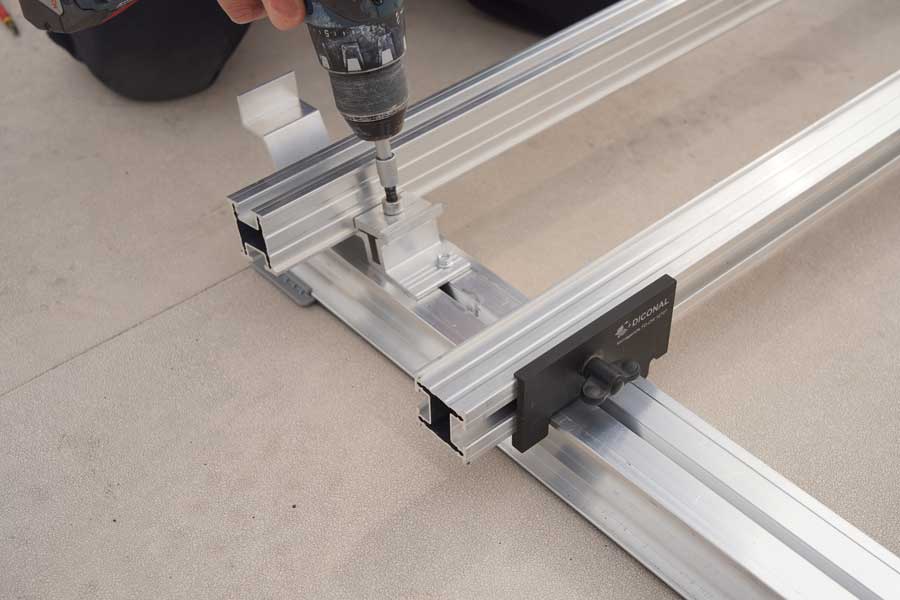

Basierend auf der patentierten DICONAL^® Befestigung lassen sich die Montageschienen einfach und schnell mit dem Untergrund verbinden. Die gleiche Technik verwenden wir in unseren Modulklemmen für die Fixierung der Solarmodule. 100% kompatibel bedeutet Flexibilität, minimaler Materialeinsatz und erlaubt individuelle Anpassungen an die PV Montage. Für die nterschiedlichen Anwendungen bietet DICONAL^® unterschiedliche Montageprofile. Scharz eloxierte Montageschienen bieten die Möglichkeit das Montagegestell optisch zu optimieren.

Das leichte P-40

DICONAL^® P-40

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

• DICONAL^® Systemprofile gibt es für alle Anforderungen.

• DICONAL^® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.

Technische Daten

• Art.Nr.: P-40-6550-roh
  Aluminiumtragprofil Länge 6550mm
  Aluminium roh

• Art.Nr.: P-40-5500-roh
  Aluminiumtragprofil Länge 5500mm
  Aluminium roh

• Art.Nr.: P-40-6550-EV1
  Aluminiumtragprofil Länge 6550mm
  Aluminium eloxiert Silber

• Art.Nr.: P-40-5500-EV1
  Aluminiumtragprofil Länge 5500mm
  Aluminium eloxiert Silber

• Art.Nr.: P-40-6550-C14
  Aluminiumtragprofil Länge 6550mm
  Aluminium eloxiert Schwarz

• Art.Nr.: P-40-5500-C14
  Aluminiumtragprofil Länge 5500mm
  Aluminium eloxiert Schwarz

Wy: 3,85 cm³ / ly: 7,69 cm⁴
Wz: 3,18 cm³ / lz: 6,36 cm⁴
m: 1,00 kg/m y
Legierung: ENAW 6063 / T66

Das Alleskönner P-80

DICONAL^® P-80

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

• DICONAL^® Systemprofile gibt es für alle Anforderungen.

• DICONAL^® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.

Technische Daten

• Art.Nr.: P-80-6500-roh
  Aluminiumtragprofil Länge 6500mm
  Aluminium roh

• Art.Nr.: P-80-6500-EV1
  Aluminiumtragprofil Länge 6500mm
  Aluminium eloxiert Silber

• Art.Nr.: P-80-6500-C14
  Aluminiumtragprofil Länge 6500mm
  Aluminium eloxiert Schwarz

Wy: 11,10 cm³ / ly: 44,38 cm⁴
Wz: 4,63 cm³ / lz: 9,26 cm⁴
m: 1,50 kg/m
Legierung: ENAW 6063 / T66

Das starke P-120

DICONAL^® P-120

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

• DICONAL^® Systemprofile gibt es für alle Anforderungen.

• DICONAL^® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.

Technische Daten

• Art.Nr.: P-120-6200-roh
  Aluminiumtragprofil Länge 6200mm
  Aluminium roh

• Art.Nr.: P-120-6200-EV1
  Aluminiumtragprofil Länge 6200mm
  Aluminium eloxiert Silber

• Art.Nr.: P-120-6200-C14
  Aluminiumtragprofil Länge 6200mm
  Aluminium eloxiert Schwarz

Wy: 34 cm³ / ly: 214 cm⁴
Wz: 17 cm³ / lz: 55 cm⁴
m: 2,96 kg/m
Legierung: ENAW 6063 / T66

Thema "Farbe"

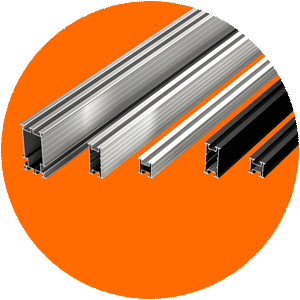

DICONAL^® PV-Montageprofile - In schwarz eloxiert gibt es P-40 und P-80 Profile ab Lager. Die schwarzen Montageschienen bieten eine perfekte Optik in Verbindung mit schwarz gerahmten Solarmodulen z.B. auf Schieferdächern und überall dort wo eine dezente Optik gewünscht ist. Wir eloxieren selbst d.h. auch andere Farben sind möglich. Mehr Farben heißt mehr Spielraum

Mehr Farben = Spielraum

Spannweite = Freiraum

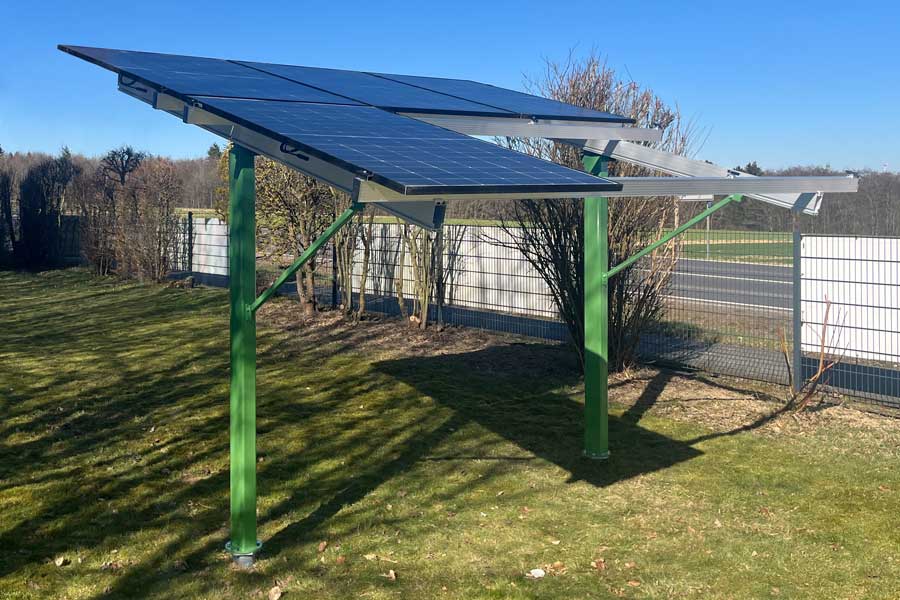

Mit großen Spannweiten lassen sich konstruktive Lösungen umsetzen wie z.B. Carports oder sogar Freiflächen gewinnen für Durchfahrten, Stellplätze ... . Große Spannweite bietet großen Freiraum.

Alles passt!

Alle DICONAL^® PV-Montageprofile sind auf Systemkompatibilität getrimmt. Dem Solateur bieten die Systemweit passenden Komponenten große Flexibiltität und langfristige Planungssicherheit. Seit 2009 setzt DICONAL^® auf Systemkompatibiltät im Bereich Modulklemmen, Systemprofilen und Zubehör.
