P-30 Kurzschiene für Trapezblech PV-Montage

P-30 Anwendung
auf begehbaren Trapezblechdächern mit Blechaußenhaut.

Voraussetzung - Trapezblech mindest Blechdicke Stahl 0,5mm / Aluminium 1,00mm
Werkstoff P-30: ENAW 6063 zul. Zugbelastung der P-30 Profile 1,00 KN

P-30 Vorteile

• Gute statische Lastverteilung
• Durch diese Art der Montage wird die Sogwirkung auf die Außenhaut der Dacheindeckung um das Eigengewicht der PV- Anlage reduziert.
• Befestigung mit Bauaufs. zugelassenen Schrauben + Blindnieten
• Nur 2 Bauteile zur Montage erforderlich
• Kein Transport von langen Profilstäben
• Auf Sickenabstände der Profilbleche abgestimmt.
• Die Profilabschnitte sind vorgelocht und mit Dichtband beklebt.
• Modulmaß und Abstand der Hochsicken können mit den P-30 Kurzschienen aufeinander abgestimmt werden.

Technische Eigenschaften

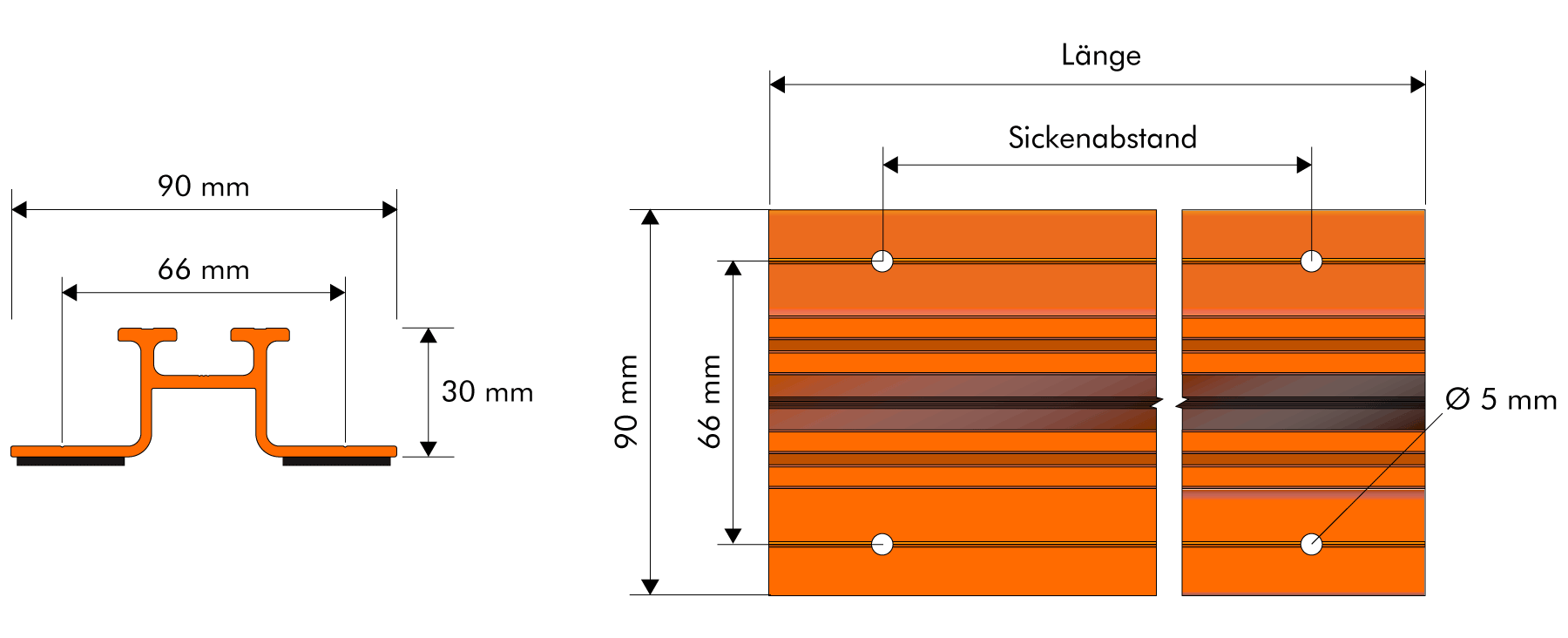

1. Profilqerschitt 90 x 30 mm
2. Zuzüglich EPDM Dichtung
3. P-30 sind vorgelocht
4. Lochabstand 66 mm
5. Es gibt verschiedene Längen abhängig vom Sickenabstand
6. Befestigung mit Dünnblechschrauben direkt ohne Vorbohren
7. Alternativ mit Blindnieten / dann sit Vorbohren notwendig

Montage

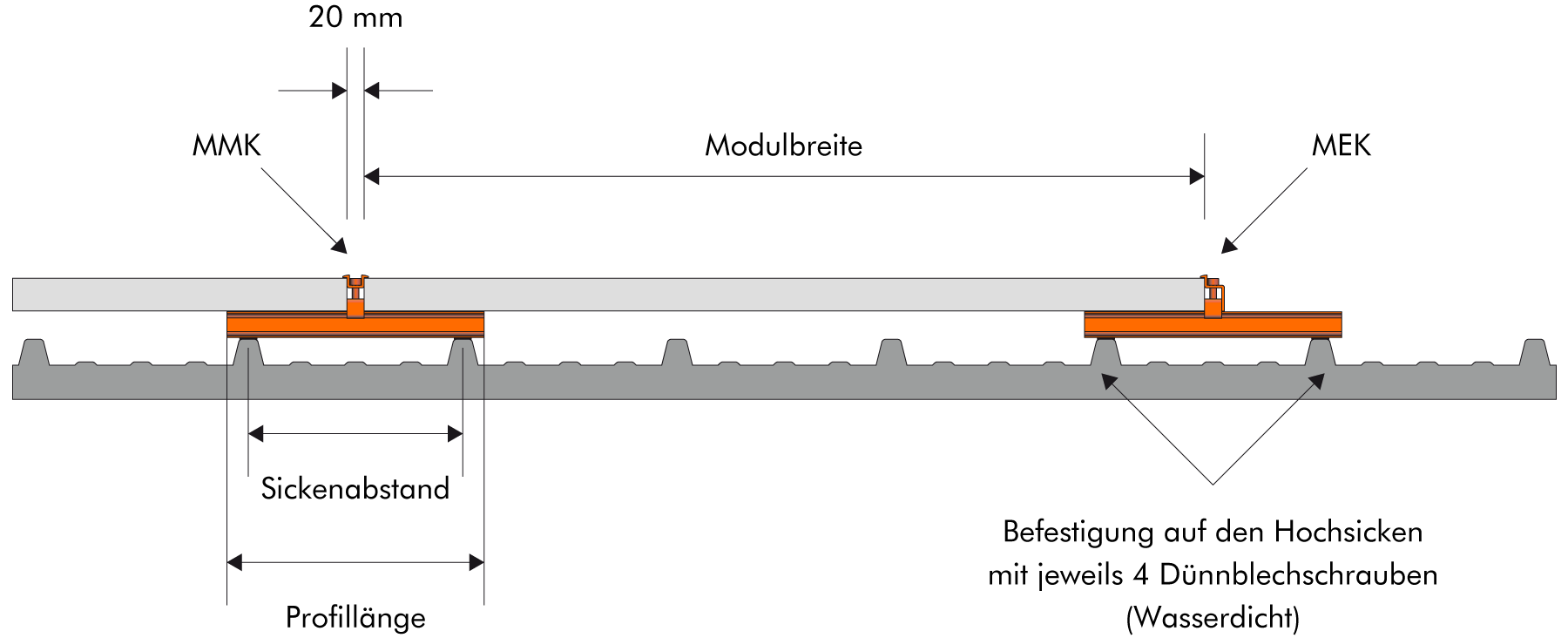

1. Dacheinteilung abhängig von Modulmaßen
2. Erste Reihe mithilfe einer Schlagschnur ausrichten.
3. P-30 Halter an Position auflegen, ohne vorbohren mit 4 Dünnblechschrauben befestigen
   Alternativ: Mit Blechbohrer Ø 5,00 mm vorbohren und mit 4 Blindnieten befestigen.
4. Die nächsten Reihen mithilfe einer Schablone setzen. Nach 10 Reihen nochmals mit einer Schnur die Richtung kontrollieren
5. Modulklemmen MMK + MEK können direkt ins Profil eingesetzt werden

Aufständerung AS-100-75

1. Die Aufständerung AS-100-75 kann direkt eingeschoben und fixiert werden
2. Mit derm Kreuzverbinder KV-AS-75 können die Aufständerungen um 90° gedreht montiert werden

Montagewerkzeuge
Bohrmaschine / Bohrer 5,0 mm / Nietwerkzeug / Alternativ - Schraube Dünnblech SW 8

Montagewerkzeuge
Bohrmaschine / Bohrer 5,0 mm / Nietwerkzeug / Alternativ - Schraube Dünnblech SW 8

P-30 Kurzschiene Referenzen

Beispiel 1

DICONAL^® P-30 Kurzschienen.

Beispiel 2

DICONAL^® P-30 Kurzschienen.

Beispiel 3

DICONAL^® P-30 Kurzschienen mit AS-100.75 Aufständerung.

Beispiel 4

DICONAL^® P-30 Kurzschienen.
