Blechdach mit DIBt® ZulassungNEU! Kalzip® + DICONAL® passt einfach perfekt!
Auf Kalzip® Dächern bietet DICONAL® FA-PV, die Original Befestigungsklemme in Kombination mit einem DICONAL® Profilquerschnitt.
Die neue Klemme vere7inigt 2 Produkte in einem und erlaubt es Module in horizontaler Ausrichtung direkt auf der Stehfalzklemme zu fixieren. Die Montagelösung für gerahmte Module auf Kalzip® Dächern passt einfach perfekt! Der Profilquerschnitt dient als Schnittstelle zu allen DICONAL® Produkten. Dadurch können mit Verbindern Profilebenen, und/oder Aufständerungen realisiert werden. Mit den Original FA-PV Klemmen bleiben die Gewährleistungen auf Kalzip® Dächern erhalten mit DIBt® Zulassung Nr. Z-14.4-560.
Ⓐ Direkt Montage / Horizontal
Ⓑ mit P-40 Profilebene / Senkrecht
NEU! Kalzip® Klemme mit DICONAL® Profilquerschnitt - Vorteile.
- Einfache, direkte Montage von gerahmten PV-Modulen Ⓐ
- Verwendung von Originalzubehör
- Module können direkt auf der Kurzschiene montiert werden oder
- mit einer P-40 Profilebene flexibel, unabhängig von der Stehfalzklemme montiert werden Ⓑ
- geprüfte Bauteile
- DIBt-Zulassung Z-14.4-560
- Systemkonformer Lastabtrag der Solaranlage in die Dachhaut
- Funktionsfähigkeit der Kalzip® Dachdeckung wird nicht beeinträchtigt
- Perfekte Schnittstelle bietet eine Verbindung zum gesamten DICONAL® PV-Montagesystem
- more options for extending a new or existing Kalzip roof with a PV solution
Technische Daten
Falzklemmen:
- Art.Nr.: FA-PV / Klemme für Kalzipdächer
Werkstoff Klemmverbinder und Gleithalter: ENAW 6063
Dowload Dokumente:
- DIBt Zulassung Z-14.4-560
- DIBt Zulassung Z-14.4-827
- DIBt Zulassung Z-14.4-827 English
- Kalzip® Erfassungsbogen
- Ausschreibungstext
- Datenblatt FA-PV (0,6 MB)
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
Kompatible Produkte
- Art.Nr.: P-40-3550-xxx / Alutragprofil 40x40mm
- Art.Nr.: P-80-3550-xxx / Alutragprofil 40x80mm
- Art.Nr.: MMK-xxx-xxx / Modulmittelklemme
- Art.Nr.: MEK-xxx-xxx / Modulendklemme
- Art.Nr.: KV-40-ev1 / Kreuzverbinder
- Art.Nr.: PG-55 / Profilgelenk
P-40

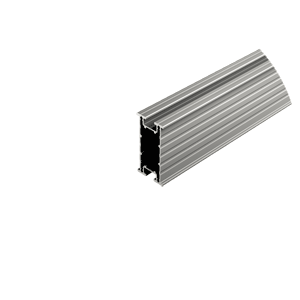

P-80
MMK
MEK

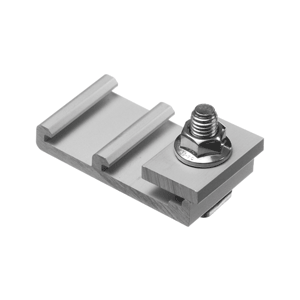

KV-40
PG-55
FA-PV Klemmen Referenzen
Beispiel 1
DICONAL® FA-PV / Anwendung B - Montage mit P-40 Profilebene - senkrecht
Beispiel 2
DICONAL® FA-PV / Anwendung B - Montage mit P-40 Profilebene - senkrecht
Beispiel 3
DICONAL® FA-PV / Anwendung A - Direktmontage horizontal
Beispiel 4
DICONAL® FA-PV / Anwendung A - Direktmontage horizontal
Hillerød, Denmark
DICONAL® FA-PV / die individuelle P-40 Profilebene ermöglicht eine Anpassung der Solarmodule an das schlangelinienförmige Dach des New North Zealand Hospital Hillerød, Denmark.
Hillerød, Denmark
DICONAL® FA-PV / die individuelle P-40 Profilebene ermöglicht eine Anpassung der Solarmodule an das schlangelinienförmige Dach.
Hillerød, Denmark
DICONAL® FA-PV / die individuelle P-40 Profilebene ermöglicht eine Anpassung der Solarmodule an das schlangelinienförmige Dach.
Hillerød, Denmark
DICONAL® FA-PV / die individuelle P-40 Profilebene ermöglicht eine Anpassung der Solarmodule an das schlangelinienförmige Dach.
Beispiel 7
DICONAL® FA-PV / Direktmontage mit schwarzen Modulklemmen
Beispiel 8
DICONAL® FA-PV / Direktmontage mit schwarzen Modulklemmen
